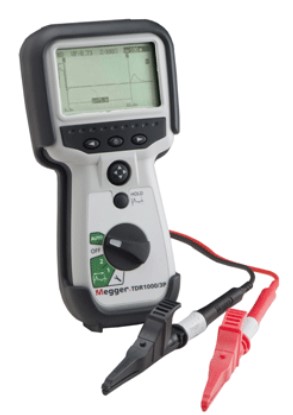

TDR1000/3P – Jednokanálový reflektometr
Klíčové vlastnosti:
- Jednoduchá a intuitivní obsluha
- Rozsah měření od 1 m do 5 km
- Dva pohyblivé kurzory

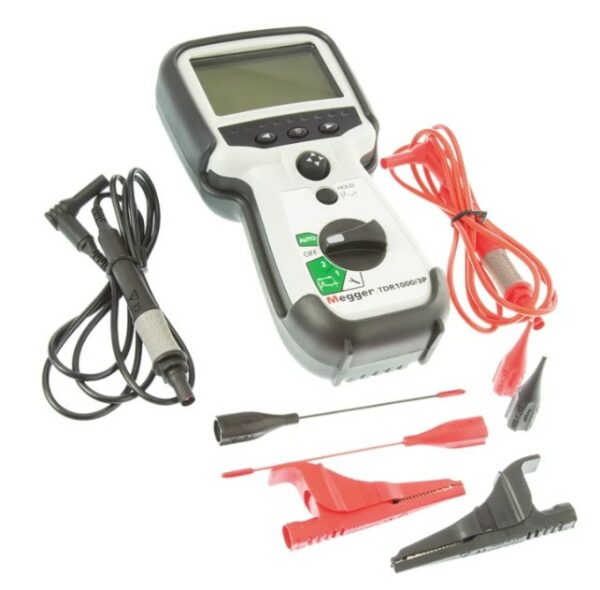

- Velké krokosvorky pro měření na nn kabelech
- Ultra krátký impuls 2 ns pro identifikaci blízkých poruch pod hranicí 1 metru
- Funkce HOLD pro přidržení křivky, umožňující srovnávání měření
- Krytí IP54 zaručující schopnost provozu v terénu
- Nastavení klíčových parametrů pro úspěšné vyhodnocení měření
Reflektometr TDR1000/3P je jednokanálový reflektometr pro lokalizaci poruch na metalických kabelech. Na principu odrazu pulzu od impedanční anomálie mezi dvěma kabelovými žílami umožňuje zaměřit zkrat a roztržení žil kabelu. V závislosti na stavu porušení je tak možné reflektometrem zaměřit i porušenou kabelovou spojku, zlomení či naseknutí kabelu atp.
Model TDR1000/3P umožňuje nezávislé nastavení dvou kurzorů ve vykreslené křivce. První kurzor zpravidla označuje začátek měření a druhý označuje místo impedanční anomálie. Pohyb prvním kurzorem je ale možné použít i při práci s tzv. kabelovým bajpásem anebo když je třeba odměřit jednu anomálii od druhé.
Rozlišovací schopnost reflektometru je zpravidla 1 m až 5 km. Zaměření velmi blízkých poruch do vzdálenosti 1 m po připojení je pak závislé na jejich charakteru, tedy ohmickém stavu.
TDR1000/3P má funkci HOLD, kterou lze použít pro trvalé vykreslení jedné křivky měření na obrazovce a následně její překrytí druhou křivkou. Tuto funkci je vhodné využít při porovnávání měření mezi více kabelovými páry žil.
V menu nastavení lze u modelu TDR1000/3P nastavit:
- čtyři výstupní impedance 25, 50, 75 a 100
- velocity faktor od 0,2 do 0,99
- zesílení signálu ve třech stupních
- nastavení rozsahu
- šířka pulzu od 2 ns do 4 000 ns
